Baie de brassage et box thd 4k

[Darkx75]

Bonjour
Je viens acheter une maison sur plan et je découvre que j aurais donc une baie de brassage type etel et donc je n aurais plus de prise antenne dans les pièces mais juste des rj45. Mes questions sont les suivantes

Existe t il adaptateur rj45 coaxial pour brancher ma thd?
Que faire quand on a cette installation et une box tout en 1 que je ne peux pas
Brancher donc dans la baie car elle doit être à côté de la télé

Merci

[jnq35]

Bonjour,

Pas d'adaptateur rj45 coax possible car il vous faudrait aussi multiplxer les signaux et votre câblage ne le supporterait pas.

Mettre labox a coté de la télé. La prise ethernet rj45 de cette pièce sera donc le départ de labox vers l'armoire de brassage que pour internet.

Mettre un switch au niveau de l'armoire et renvoyer internet vers vos autre pièces.

Mettre une base dect pret de labox pour le téléphone.

Demander une deuxième prise coax pret de votre deuxième tv et un mini decodeur.

[utilisateur_supprimé]

Bonjour,

Renseignez-vous bien sur le type de câblage de votre logement.

--> http://www.maison-domotique.com/dossiers/cables_vdi.php

Pour que les prises coaxiales disparaissent il faut que ce soit du grade 3 ou plutôt 3S.

Il existe effectivement des adaptateurs ethernet/coaxial

Par exemple--> https://www.123elec.com/cordon-de-liaison-fiche-f-rj45-0-7m-grade-3s.html

Vous aurez besoin aussi de deux prises murales ethernet près de votre TV

- une pour amener le "câble coaxial" vers la box

- une seconde pour envoyer le réseau informatique dans votre armoire de communication

Vous aurez aussi besoin d'un switch ethernet dans votre armoire de communication pour distribuer le réseau dans le reste de la maison.

Exemple de switch--> https://www.ldlc.com/fiche/PB00143810.html

Il existe des switches en 5, 8, 12, 16, 24,... ports selon vos besoins.

J'avais fait un petit schéma, je vais essayer de le retrouver (à moins que @Ryry  l'ait gardé sous le coude)

[utilisateur_supprimé]

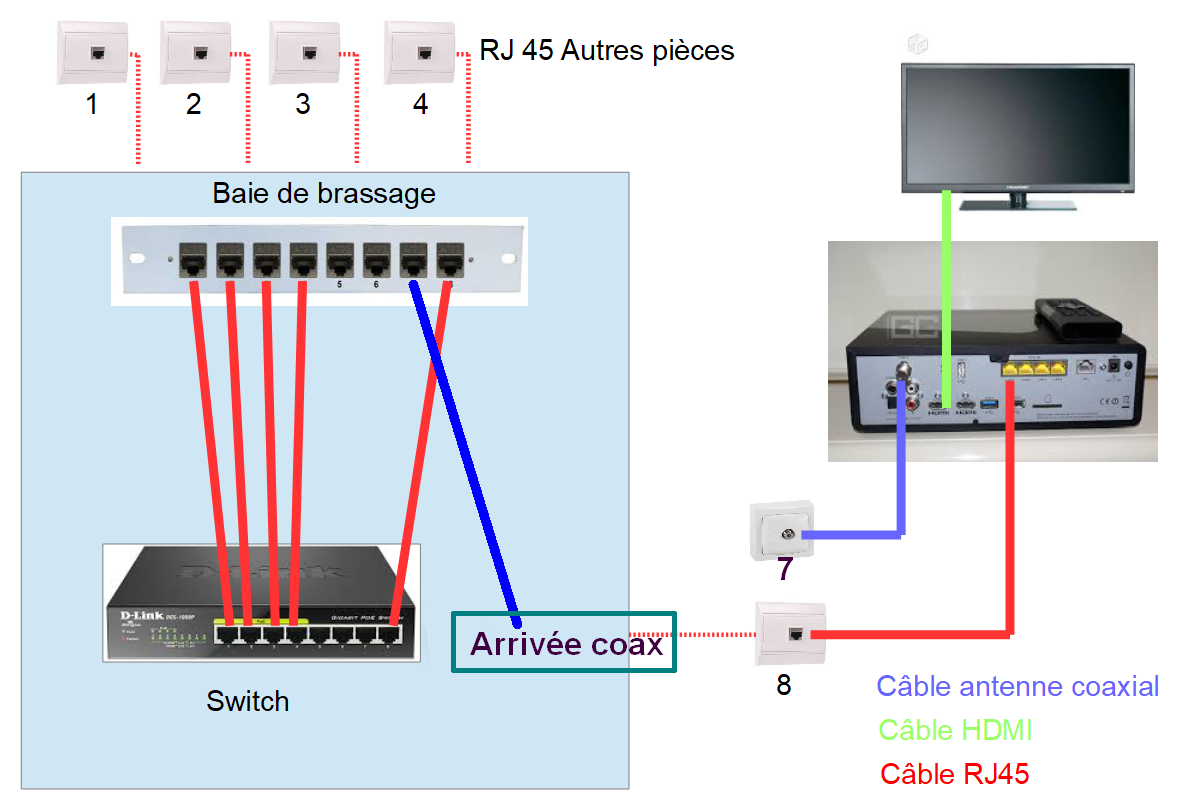

J'ai retrouvé le schéma.

Je l'ai légèrement adapté à votre cas.

Sur le schéma d'origine, les câbles représentés en bleu sont en principe du coaxial, dans votre cas se seront des adaptateurs ethernet/coax.

[jnq35]

Bonjour la qualité d'images et le passage de très haut débit en même temps. Sans parler de véhiculer toutes les fréquences du câble proprement.

[utilisateur_supprimé]

Bonjour @jnq35 ,

Le câble grade 3S est censé supporter une fréquence de 2100MHz (sur une seule paire)

--> http://www.nexans.fr/France/files/GRADE3SAT_NEXANS.pdf

Dans le shéma que je donne les trois autres paires sont inexploitées.

Mais si on veut exploiter les quatre paires

- une paire spécialisée pour la TV (TNT, Satellite, Câble)

- une paire pour la téléphonie classique

- deux paires (seulement) pour l'ethernet et donc avec une limitation à 100Mb/s

Il existe une prise terminale pour les trois usages sur le même câble grade 3S

--> http://docdif.fr.grpleg.com/general/MEDIAGRP/NP-FT-GT/LE06477AB.pdf

[Darkx75]

Donc le boîtier thd n est pas adapté ?
Existe t il un boîtier coaxial que je peux mettre dans la baie et un boîtier pour la télé ?

[Darkx75]

Merci balloo01fr
Alors si je lis ce que vous dites je branche l arrive du coaxial sur la baie pour que ça alimente une prise rj45 et je met adaptateur rj coaxial. Je branche donc ma box thd et je déconnecte là box sur la deuxieme prise rj45 qui repart vers la baie de brassage où je branche un Switch pour alimenter les autres rj45.

Suis je bon ?

[Darkx75]

Pourquoi avoir besoin d un Switch? le fait de repartir dans la baie on ne peut par rebrancher ce câble sur le départ de la
Baie pour renvoyer le signal aux autres rj 45?

A la base la est faite pour renvoyer le
Signal


Désolé pour toutes ces questions 😉

[utilisateur_supprimé]

Presque bon

---

@Darkx75  a écrit :
Merci balloo01fr
Alors si je lis ce que vous dites je branche l arrive du coaxial sur la baie pour que ça alimente une prise rj45 et je met adaptateur rj coaxial. Je branche donc ma box thd et je dé connecte là box sur la deuxieme prise rj45 qui repart vers la baie de brassage où je branche un Switch pour alimenter les autres rj45.

Suis je bon ?

---

Chez SFR à priori il n'existe que la box tout-en-un.

Chez RED by SFR, il existe un modem-câble + décodeur TV en option, mais le décodeur a tout de même besoin d'un câble coaxial. Donc retour au problème d'origine.

Avez-vous vérifié que vous n'étiez éligible qu'à la fibre à terminaison coaxiale ?

Dans certains quartiers, la fibre de bout en bout ET la fibre à terminaison coaxiale sont tout deux disponibles pour une même adresse.

Si la fibre de bout en bout (FttH) est disponible, là vous aurez une box ET un décodeur TV relié à la box par câble ethernet.
