Bonjour à tous,

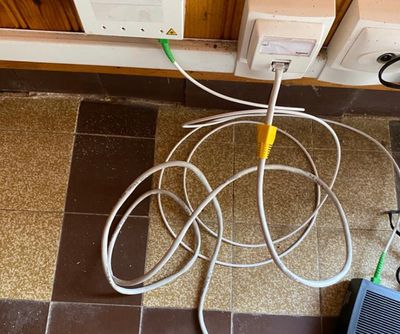

Mon installation internet était en ADSL dans chaque pièce je dispose de prise RJ45 elles fonctionnaient tous sans exception avant la fibre. La fibre a été installer à l'autre bout de la maison à l'opposé du boitier en photo.
Néanmoins, étant passé à la fibre les Prise RJ45 ne fonctionne plus du tout étant et clairement aucune prise ne fonctionne.
J'ai appelé SFR m'indique ne rien pouvoir faire.
Je me demande est ce que mon installation est toujours bonne ou dois je rajouter un nouveau boitier ou matériel?
Est ce qu'un électricien de Leroy Merlin pourrait nous aider si oui que faut-il faire?
Savez vous le prix si quelqu'un a déjà eu ce problème du passage de ADSL vers la Fibre ?
En vous remerciant pour votre retour.
1 RÉPONSE RECOMMANDÉE
Solutions approuvées
Bonjour @alex09

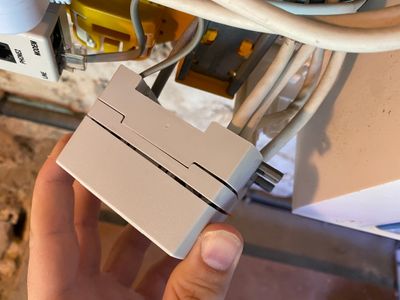

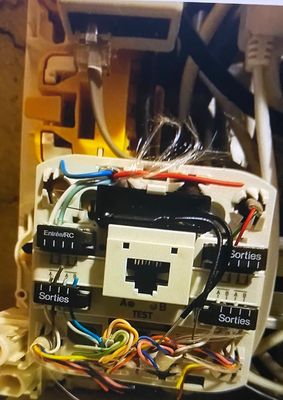

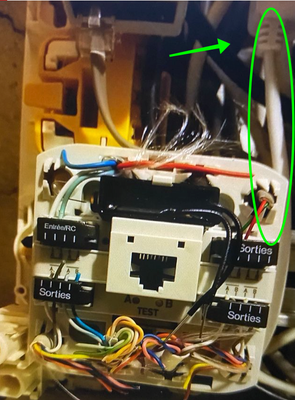

Sur tableau électrique j’ai tout démonté j’ai rien trouvé. J’ai donc démonté le boîtier DTI et pris en photo (voir en bas).EntreeRc et 3 sorties.
Est ce que celà t’aide mieux?
Pas du tout 😎 car je répète :
- ce boitier DTI n'aura plus du tout d'utilité hors de l'ADSL.
- Il était utilisé en ADSL, il ne servira plus à rien en fibre.
- tu pourrais même totalement l'arracher du boitier que ça n'aurait aucune conséquence
En revanche, comme déjà dit, on dirait qu'on devine en dessous de tout ça une fiche blanche RJ45, branchée dans une prise RJ45 donc. (Je l'ai entourée dans ta photo).
Et donc comme déjà déjà dit je suppose qu'il y a en dessous N prises réseau RJ45 chacune conduisant vers une prise murale dans une pièce de ton logement.
- C'est chacune de ces prises qu'il faudra relier (avec un petit câble de quelques centimètres) aux N sorties du switch que j'évoquais dans ma réponse précédente.
- Si ces N prises en provenance de tes N pièces ne sont pas là en dessous, il faudra bien les trouver ailleurs dans ce coffret.
En fait, la maison était câblé ainsi à l’achat du coup je navigue à vue sans savoir (enfin un peu moins après tes explications). Tu as compris que la pièce du bout là ou il y a le boîtier fibre dispose d’une prise RJ45 (qui ressort du mur) mais je ne sais pas ou elle provient/raccordé.
les autres prises RJ45 des autres pièces disposes de prises RJ45 cette fois enfoncées avec dès capots en plastiques de protection.
Qu'elle ressorte du mur ou qu'elle soit encastrée, ça reste un prise RJ45 murale et je suppose qu'elles sont toutes reliées à ce coffret de communication.
(au passage : il se pourrait bien que ce soit câblé en 100 Mbit/s, ce qui est largement suffisant pour de l'ADSL, mais qui diviserait par 10 le débit gigabit de ta fibre).
Bref, oui. ce qu'il faut trouver c'est "où" ces différentes prises murales de tes pièces arrivent dans le coffret de tes photos.
Je te montre un autre coffret (photo trouvée sur internet) qui est plus aéré et où on voit bien tout :
- le DTI à gauche (qui servait pour une box ADSL mais inutile désormais),
- et au centre (que j'ai entouré en vert) la série de 4 fiches RJ45 de câbles noirs branchés dans des prises du coffret qui sont reliées aux prises murales dans les pièces du logement.
Une fois que tu auras trouvé ta propre série de N prises RJ45 dans ton coffret : si elles ne sont pas étiquetées (salon, chambre, bureau, etc.)
- il faudra identifier "par l'expérimentation" celle qui provient de la pièce où est ta box
- pour cela tu devras mettre un câble Ethernet réseau d'une sortie RJ45 (jaune) de ta box vers la prise murale de sa pièce
- puis brancher un ordinateur portable avec un câble Ethernet réseau dans chacune des arrivées RJ45 dans ton coffret et voir dans laquelle tu reçois un internet fonctionnel (évidemment il faut couper le wifi sur ton ordinateur pour être sûr que ça provient du câble).
Une fois que tu auras identifié ça, tu pourras intercaler le switch évoqué précédemment, et envoyer chacune des sorties du switch vers chaque autre prise du coffret qui mène à chaque pièce que tu veux alimenter en réseau internet.
À+
Ryry Rebonjour,
Tout d’abord merci infiniment pour ton aide. J’ai lu attentivement tes écrits j’ai bien compris. Les explications et comparaisons sont top.
En fait, la maison était câblé ainsi à l’achat du coup je navigue à vue sans savoir (enfin un peu moins après tes explications). Tu as compris que la pièce du bout là ou il y a le boîtier fibre dispose d’une prise RJ45 (qui ressort du mur) mais je ne sais pas ou elle provient/raccordé.
les autres prises RJ45 des autres pièces disposes de prises RJ45 cette fois enfoncées avec dès capots en plastiques de protection.
Sur tableau électrique j’ai tout démonté j’ai rien trouvé. J’ai donc démonté le boîtier DTI et pris en photo (voir en bas).
EntreeRc et 3 sorties.
Est ce que celà t’aide mieux?
Euh, une question bête, mais qui me semble importante en l'occurrence
- ce type de coffret pour desservir plusieurs pièces (manifestement en réseau mais aussi en câblage coaxial valable pour la télévision) nécessite que la "source" (par exemple une box pour le réseau informatique, ou une antenne satellite pour le coaxial) viennent l'alimenter : j'imagine qu'avant, avec les histoires de DT qu'on voit (réservé à l'ADSL) ta box était à proximité immédiate de ce coffret et reliée à lui pour l'alimenter
- maintenant que ta box fibre est "à l'autre bout" as-tu fait quelque chose de particulier pour adapter les connexion et relier la box (qui est loin) à chacun des entrées (dans le coffret) qui mènent à d'autres pièces.

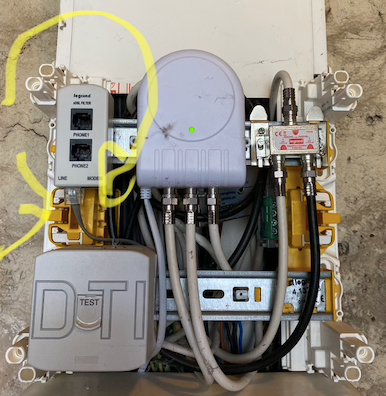

Oui l’ancienne box adsl était branché sur modem sur le bloc xdsl emplacement de droit dans la premier photo rond jaune et tout fonctionnait.
en te remerciant pour ton retour
Bonjour @alex09
Sur tableau électrique j’ai tout démonté j’ai rien trouvé. J’ai donc démonté le boîtier DTI et pris en photo (voir en bas).EntreeRc et 3 sorties.
Est ce que celà t’aide mieux?
Pas du tout 😎 car je répète :
- ce boitier DTI n'aura plus du tout d'utilité hors de l'ADSL.
- Il était utilisé en ADSL, il ne servira plus à rien en fibre.
- tu pourrais même totalement l'arracher du boitier que ça n'aurait aucune conséquence
En revanche, comme déjà dit, on dirait qu'on devine en dessous de tout ça une fiche blanche RJ45, branchée dans une prise RJ45 donc. (Je l'ai entourée dans ta photo).
Et donc comme déjà déjà dit je suppose qu'il y a en dessous N prises réseau RJ45 chacune conduisant vers une prise murale dans une pièce de ton logement.
- C'est chacune de ces prises qu'il faudra relier (avec un petit câble de quelques centimètres) aux N sorties du switch que j'évoquais dans ma réponse précédente.
- Si ces N prises en provenance de tes N pièces ne sont pas là en dessous, il faudra bien les trouver ailleurs dans ce coffret.
En fait, la maison était câblé ainsi à l’achat du coup je navigue à vue sans savoir (enfin un peu moins après tes explications). Tu as compris que la pièce du bout là ou il y a le boîtier fibre dispose d’une prise RJ45 (qui ressort du mur) mais je ne sais pas ou elle provient/raccordé.
les autres prises RJ45 des autres pièces disposes de prises RJ45 cette fois enfoncées avec dès capots en plastiques de protection.
Qu'elle ressorte du mur ou qu'elle soit encastrée, ça reste un prise RJ45 murale et je suppose qu'elles sont toutes reliées à ce coffret de communication.
(au passage : il se pourrait bien que ce soit câblé en 100 Mbit/s, ce qui est largement suffisant pour de l'ADSL, mais qui diviserait par 10 le débit gigabit de ta fibre).
Bref, oui. ce qu'il faut trouver c'est "où" ces différentes prises murales de tes pièces arrivent dans le coffret de tes photos.

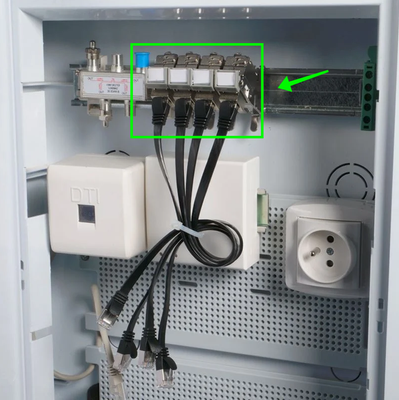

Je te montre un autre coffret (photo trouvée sur internet) qui est plus aéré et où on voit bien tout :
- le DTI à gauche (qui servait pour une box ADSL mais inutile désormais),
- et au centre (que j'ai entouré en vert) la série de 4 fiches RJ45 de câbles noirs branchés dans des prises du coffret qui sont reliées aux prises murales dans les pièces du logement.
Une fois que tu auras trouvé ta propre série de N prises RJ45 dans ton coffret : si elles ne sont pas étiquetées (salon, chambre, bureau, etc.)
- il faudra identifier "par l'expérimentation" celle qui provient de la pièce où est ta box
- pour cela tu devras mettre un câble Ethernet réseau d'une sortie RJ45 (jaune) de ta box vers la prise murale de sa pièce
- puis brancher un ordinateur portable avec un câble Ethernet réseau dans chacune des arrivées RJ45 dans ton coffret et voir dans laquelle tu reçois un internet fonctionnel (évidemment il faut couper le wifi sur ton ordinateur pour être sûr que ça provient du câble).
Une fois que tu auras identifié ça, tu pourras intercaler le switch évoqué précédemment, et envoyer chacune des sorties du switch vers chaque autre prise du coffret qui mène à chaque pièce que tu veux alimenter en réseau internet.
À+

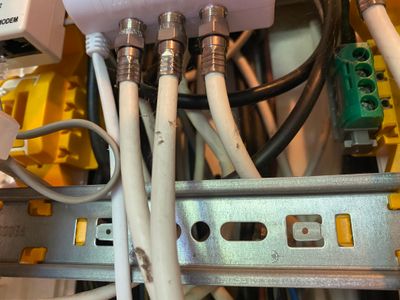

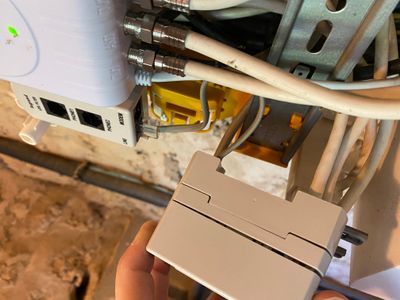

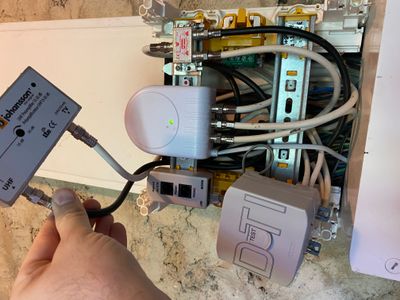

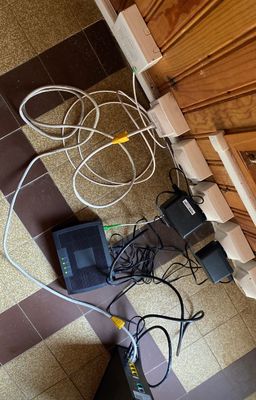

Voici les photos
Oui la box était branché sur modem tagadasoinsoin
Donc ça voudrait dire que les prises RJ45 sont en fait des prises téléphoniques ?
Dans le salon j’ai c’est 4 prises dont une RJ45 et j’ai 4 câble attaché séparément.
@alex09 ,
Ça ressemble tellement à une installation purement téléphonique que ce doit en être une.

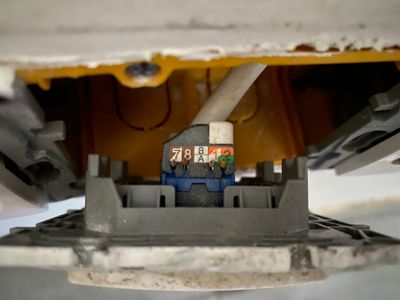

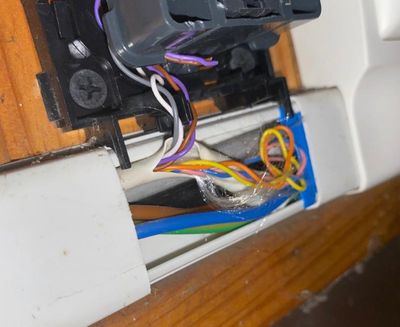

Sur la photo de la prise RJ, une partie des fils n'est pas branchée.
Pour un montage de type réseau, les huit fils doivent être branchés sur la RJ45
Pire, à l'autre bout de ce câble, il semble n'y avoir que 2 fils branchés, suffisant pour la téléphonie mais pas du tout adapté pour un réseau.
Donc, il faudrait démonter le boitier DTI et le filtre maître juste au dessus (celui avec le marquage "MODEM", les remplacer par une rampe de prise RJ45 et rebrancher la "botte" de fils sur des prises RJ45 adéquates.
Exemple de modules RJ45 qui s'enfichent sur le rail métallique.
Autre détail qui me gène, c'est la qualité des fils utilisés.
D'après les couleurs, c'est du câble téléphonique, il n'est pas adapté à une installation réseau.
Ce type de câble "pourrait fonctionner" mais limitera probablement le débit à 100Mb/s alors que les ports de la Box sont des 1000Mb/s
Bref, l'intervention d'un électricien ou d'un bon bricoleur habitué à ce type d'installation s'impose.
